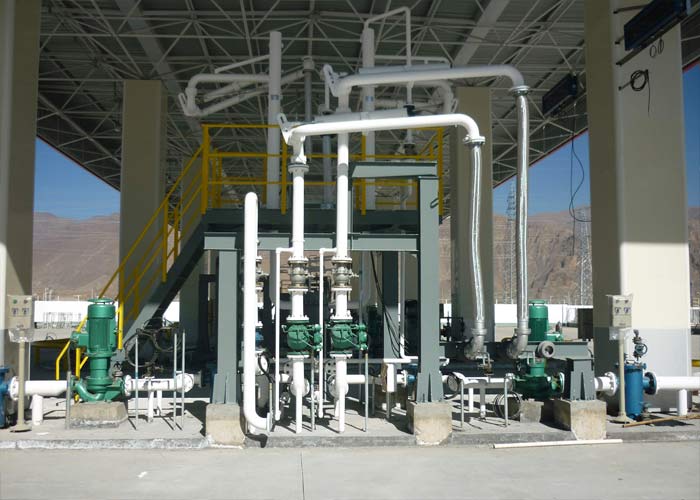

下裝鶴管，亦稱底部鶴管，主要用于橇裝臺與公路、鐵路槽車之間的液體介質輸送，適用于目前國際上先進的油庫自動化底部發油系統，它能實現快速對接，增加安全性，提高裝車效率;因?yàn)椴捎眠M(jìn)口的干式閥，同時在油氣類介質裝卸時使用，能大大減少斷開時液體的跑損，適用于多倉同時裝車。

　　一、消除安全隱患：頂部裝車對罐底部沖擊，會產生大量的靜電，帶來安全隱患。而下裝密閉鶴管可以實現液體靜態裝車，回避流體與罐體的沖擊，大大減少靜電產生。

　　二、減少化工污染：密閉鶴管沒有油品沖擊減少油氣揮發的產生，就大大減少了油氣的揮發，保護環境。頂部裝車的密封實際無法從根本上實現密閉，因?yàn)楣捃図敳咳肟椎牟⒉灰?guī)則;而密閉鶴管通過快速接頭在裝車過程中與新型罐車配合使用完全可以實現密閉裝車;底部密閉裝卸可回收95%在裝卸中產生的油氣。

　　三、操作方便：密閉鶴管前端利用快速接頭與罐車對接，使現場工作人員操作設備程序簡單，人員操作在平地上就可以完成;避免在操作頂部裝車鶴管時需要上棧橋和罐車進行高空作業。另外下裝鶴管一次可以同時裝多倉多品種，而頂裝鶴管如需裝同樣的多品種，罐車要移位數次，延長了裝車時間，降低了生產效率，提高了裝車成本(罐車移動時耗油和人工)。還有，下裝密閉鶴管不用打開頂蓋，避免了雨雪和其他雜物的污染。

　　四、自動控制：密閉鶴管使用鶴管的機械部分與自動化付油系統(如泵、流量計、電液閥、防靜電系統)成為整體，使鶴管裝車的自動化程度提高，操作人員在一個貨位一次輸入定量發油信息可以同時裝1-4個品種。

　　密閉裝卸油氣回收專用鶴管的合理利用可以使不同油品類或有毒物料在裝卸車過程中得到高效收集和密閉貯存，使收集到的物料得到集中處理，具有較好的環境效益、社會效益和經濟效益，完全符合國家節能減排政策和建設資源節約型、環境友好型社會的要求。

　　在油品裝車過程中會有大量VOCs揮發出來，由于一般油品揮發性較高，造成企業在裝油過程中損失油品。造成油品揮發主要是由于鶴管錐形帽與油罐車罐口接觸不嚴造成，致使無法有效收集裝車尾氣。下面就裝車過程產生的VOCs收集及治理工藝介紹一下：

　　1、裝車鶴管尾氣密閉收集

　　裝車鶴管上所設的油氣收集罩與槽車的裝油罐口需要接觸緊密、不漏縫，從而達到密閉的效果。因?yàn)檠b卸槽車的罐體規格各不相同，因此導致罐口尺寸不統一，因此鶴管上安裝的固定式油氣收集罩就會出現與槽車罐口不對應的情況，從而在連接處出現空隙，達不到鶴管密閉的效果;另一種影響鶴管密閉的情況是由鶴管懸臂配套的氣缸壓力不足所引起的，由于槽車裝油罐口對油氣收集罩的壓聯力度不夠，從而使收集罩被油氣自身的壓力頂而泄漏油氣。所以需要將鶴管進行密閉改造。

　　1.1 上裝鶴管密閉改造收集尾氣

　　將上裝鶴管改造成與油罐車灌裝口嚴密結合的鶴管，以收集鶴管尾氣。

　　1.2 更換成下裝鶴管收集尾氣

　　2、裝車鶴管尾氣油氣回收措施

　　油氣回收技術主要有吸收法、吸附法、冷凝法、膜分離法

　　2.1 吸收法

　　吸收法是利用吸收劑對油氣中的烴類組分具有良好的吸收和解吸的性能，在一定的溫度和壓力下，吸收并回收油氣中的烴類組分的方法。采用吸收法進行油氣回收是否行之有效的關鍵決定因素是吸收劑的性能，而吸收劑的性能在很大程度上也決定了吸收效率的高低，特別是吸收劑與油氣之間的相平衡關系。常用的吸收劑主要有：有機溶劑、柴油、汽油及近似上述組成的油品。該工藝排放的油氣濃度一般小于35g/im。

　　2.2 吸附法

　　吸附法是指在回收油料中摻入活性炭及其他活性吸附物質在油氣中發生化學反應，然后將油氣中的油分子脫離開來，再進行脫附處理。吸附法是20世紀中后期來發展起來的一種新型技術，該項技術在形成之初主要用于工業工廠對空氣干燥和氫氣純度提煉等技術應用。而吸附分離在回收油氣中的應用則是通過活性炭當前行業中普性物質對油氣中特殊氣體進行吸附和解析進行分離。目前遍采用的是活性炭真空再造吸附工藝(簡稱CVA裝置)，該工藝由于具有設備投資額低、能耗低、生產操作維護費用低、生產回收效率高：可回收98%~99.9%的揮發性有機化合物等優良特性，成為當前世界上最優秀的油氣回收技術應用之一。存在問題是：采用活性碳吸附油氣，在解吸溫升過程中由于有空氣的存在，活性碳易出現燃燒現象。

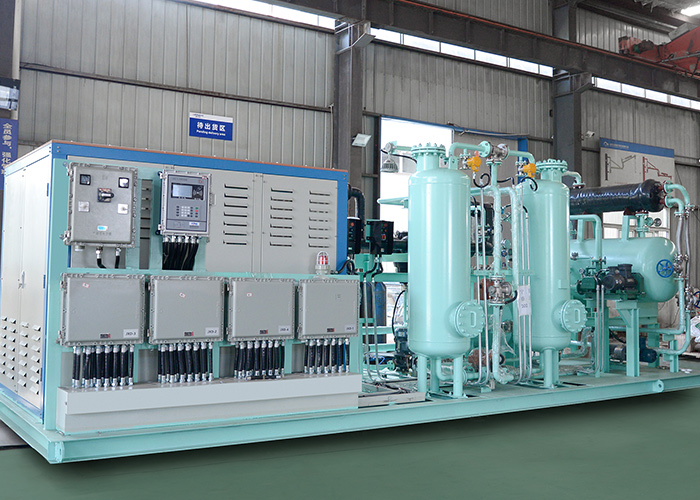

　　2.3 裝車鶴管尾氣油氣冷凝回收裝置

　　冷凝法油氣回收的原理是利用了不同烴類物質在不同的溫度和壓力下，具有不同的飽和蒸氣壓的性質，通過提高油氣回收系統的壓力或降低系統的溫度，使油氣中不同烴類物質的蒸氣分壓分別達到各自的飽和狀態，逐步由氣態冷凝成液態，從而達到回收的目的，常規的冷凝法油氣回收工藝分為三個工藝段，第一段為預冷段，利用換熱器等設備將收集到的油氣首先冷卻至0~4℃;其次是一級冷卻段，將預冷段冷卻后的油氣再次冷凝到-35~-40C，采用的冷源為一級壓縮致冷;最后是油氣二級冷卻段，被冷凝到-70~-95℃以下，采用的冷源為兩級壓縮致冷，如果在機械致冷后再增加一段液氮深冷，就可以滿足更加嚴格的排放要求。冷凝式油氣回收設備采用多級復疊或自復疊制冷技術，系統流程雖然相對復雜，但其關鍵部件壓縮機和節流機構己全部實現國產化生產，投資和運行成本降低：并有設備緊湊、占用空間小、自動化程度高、維護方便、安全性好，輸出為液態油可直接利用等優點。

　　冷凝法是目前發展比較成熟的一種油氣回收方法，它的工藝流程簡單，操作單性大，可實現完全自動化操作，因而操作成本低，而且回收處理油氣后不存在其它的廢料，但是由于采用多級冷凝，壓縮機數量較多，因此裝置的投資成本高，運行費用高。

　　2.4 膜分離法

　　膜過濾法回收的油氣通過壓縮，以油氣為吸收劑進行吸收，未吸收油氣通過膜過濾實現空氣與油氣的分離，空氣排放，油氣返回壓縮系統，流程簡單，操作簡單，回收率高。

　　3、目前裝車尾氣治理應用最廣的方法

　　由于環保要求越來越嚴格，達到毫克級，所以單一處理方法難以達到要求，根據油品物性及應用調查，冷凝+吸附治理方法應用最為廣泛，達標性能最高。
